Brewer's Grain Pneumatic Conveying: Methods and Systems

No cenário competitivo da indústria cervejeira brasileira, a gestão eficiente dos subprodutos do processo produtivo deixou de ser uma opção para se tornar um fator crítico de sucesso. O bagaço de malte, resíduo fibroso e úmido gerado em grandes volumes após a mosturação, representa não apenas um desafio logístico e ambiental, mas também uma oportunidade de receita quando destinado corretamente à alimentação animal ou à produção de biogas. No entanto, o manuseio tradicional desse material, com alta umidade (cerca de 70% a 80%) e natureza abrasiva, apresenta entraves significativos: desde a contaminação cruzada em transportadores mecânicos até o desgaste precoce de equipamentos e a dificuldade de integrar o fluxo do resíduo com silos de armazenagem distantes. É nesse contexto que os sistemas pneumáticos de transporte, especificamente projetados para as peculiaridades do bagaço de malte, emergem como solução tecnológica robusta e de longo prazo. A Haide Pó, com décadas de experiência em engenharia de materiais particulados, tem observado que a transição para o transporte pneumático não é meramente uma troca de equipamento, mas uma reengenharia do fluxo produtivo. Este artigo aborda em profundidade os métodos e sistemas de transporte pneumático para bagaço de malte, oferecendo uma visão técnica abrangente sobre os princípios de funcionamento, as configurações mais adequadas, os parâmetros críticos de projeto e as inovações que moldam o futuro dessa movimentação. O objetivo é fornecer subsídios reais para que mestres cervejeiros, gerentes de operações e diretores industriais possam tomar decisões embasadas, alinhando eficiência operacional, redução de custos de manutenção e sustentabilidade ambiental em suas plantas.

A relevância do tema é corroborada por projeções recentes do setor. Estima-se que, até 2026, o volume global de bagaço de malte gerado ultrapasse 40 milhões de toneladas anuais, impulsionado pelo aumento do consumo de cervejas artesanais e especiais. No Brasil, esse cenário é ainda mais expressivo, com a produção cervejeira crescendo a taxas acima da média mundial. Diante desse volume, soluções manuais ou semi-automatizadas tornam-se gargalos intransponíveis. O transporte pneumático oferece uma resposta à altura: é um sistema fechado, higiênico, flexível no traçado e com baixo requerimento de mão de obra para operação contínua. Contudo, a implementação bem-sucedida depende de um conhecimento profundo das propriedades do bagaço de malte e das leis da pneumática. É justamente essa lacuna de conhecimento técnico que esta discussão visa preencher, combinando teoria de engenharia com aplicações práticas validadas em campo pela equipe de engenharia da Haide Pó.

Métodos de Transporte Pneumático Aplicados ao Bagaço de Malte

O transporte pneumático de sólidos a granel baseia-se no deslocamento de partículas suspensas em uma corrente de gás, geralmente ar. Para o bagaço de malte, os métodos se dividem, fundamentalmente, em duas categorias: fase densa e fase diluída. A escolha entre um e outro não é trivial e impacta diretamente o consumo energético, o desgaste dos dutos e a preservação da integridade do material. O bagaço de malte, por ser um material fibroso, de alta umidade superficial e tendência a formar aglomerados, impõe desafios específicos que tornam a fase densa, frequentemente, a abordagem mais acertada para distâncias médias e longas.

Sistemas de Fase Densa: Eficiência e Preservação do Material

Na fase densa, o material é transportado em baixas velocidades (tipicamente entre 2 m/s e 8 m/s), formando "tampões" ou "pistões" que se deslocam ao longo da tubulação impulsionados por ar comprimido em alta pressão. Para o bagaço de malte, essa configuração oferece vantagens decisivas:

• Redução do desgaste: A baixa velocidade minimiza o atrito das partículas contra as paredes do tubo, prolongando significativamente a vida útil da tubulação, especialmente em curvas e derivações.
• Menor degradação do produto: O bagaço não é triturado ou fragmentado durante o trajeto, preservando seu valor nutritivo para a alimentação animal e evitando a geração de finos que poderiam obstruir filtros.
• Eficiência energética por tonelada: Embora exija pressões mais altas (de 2 a 6 bar), o consumo de ar por tonelada transportada é menor, resultando em um custo operacional competitivo para grandes volumes.
• Tolerância a altas umidades: A fase densa lida melhor com materiais que apresentam coesão superficial, desde que o sistema seja projetado com relações de ar/material ajustáveis e dispositivos anticongestionamento.

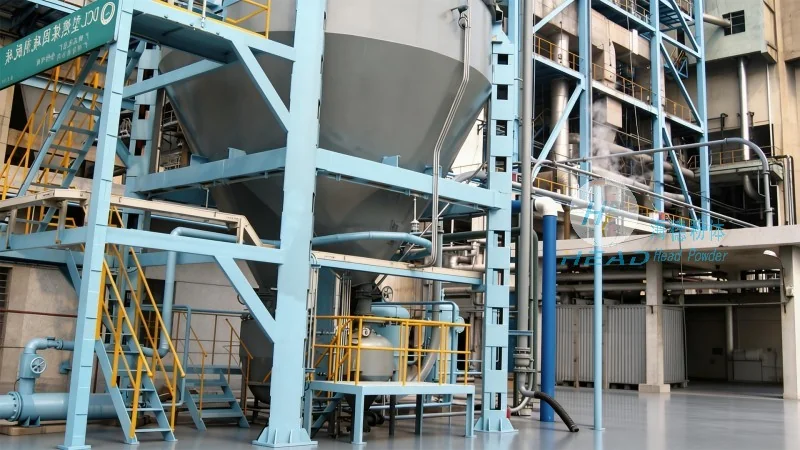

A Haide Pó tem implementado, com sucesso, sistemas de fase densa tipo "piston flow" em plantas que transportam bagaço de malte por mais de 150 metros horizontais e 20 metros de elevação, alimentando silos de armazenagem com capacidade superior a 500 toneladas. Nesses projetos, a empresa utiliza um sistema de injeção de ar em etapas (booster), que segmenta o tampão em intervalos regulares, garantindo um fluxo estável e prevenindo a formação de blocos compactos que poderiam interromper a operação. Esses sistemas são equipados com sensores de pressão diferenciais que monitoram a densidade do tampão em tempo real, ajustando automaticamente a frequência dos boosters. Tal tecnologia não apenas assegura a continuidade operacional, mas também reduz o consumo específico de ar comprimido, um dos principais itens de custo em qualquer instalação pneumática.

Sistemas de Fase Diluída: Aplicações Específicas e Limitações

Nos sistemas de fase diluída, o material é suspenso em uma corrente de ar em alta velocidade (geralmente entre 15 m/s e 30 m/s). Embora sejam mais simples em concepção e com menor custo inicial de investimento, sua aplicação para bagaço de malte é restrita a situações muito particulares:

• Distâncias curtas: Até 30 metros lineares, onde a perda de carga ainda é administrável.
• Materiais com baixa umidade: O bagaço de malte, com sua umidade natural elevada, tende a aderir às paredes dos tubos em velocidades altas, formando crostas que reduzem a seção transversal e podem levar ao entupimento completo.
• Necessidade de alta vazão instantânea: Em pontos de coleta únicos, onde a geração do resíduo é intermitente e não justifica um sistema de pressão mais complexo.

Na prática, a Haide Pó recomenda a fase diluída apenas para aplicações de transferência secundária, como o transporte de bagaço já parcialmente seco (após prensagem mecânica) ou em sistemas de aspiração de finos junto aos pontos de descarga. Para a movimentação primária, a partir do filtro prensa ou do cocho de coleta, a fase densa é tecnicamente superior. Um erro comum identificado em plantas visitadas pela equipe técnica é a tentativa de adaptar sistemas projetados para grãos secos (como milho ou soja) ao bagaço de malte. Em todos os casos documentados, o resultado foi um aumento de 40% a 60% no consumo de energia e paradas não programadas para desobstrução. A engenharia correta de materiais não permite essa generalização.

Componentes Críticos e Parâmetros de Projeto

Um sistema de transporte pneumático para bagaço de malte é muito mais que um soprador e um tubo. A engenharia de detalhes define a confiabilidade do conjunto. A Haide Pó estruturou seu conhecimento em torno de quatro pilares fundamentais para o dimensionamento desses sistemas:

Sistema de Alimentação: A Importância do Rotoválvula e do Misturador

A entrada do bagaço no fluxo pneumático é o ponto mais crítico. Um alimentador inadequado provoca pulsação de pressão, variação na densidade do fluxo e sobrecarga no soprador. Para a fase densa, a solução consagrada combina uma válvula rotativa de alta vedação (com lâminas de borda raspadora para evitar o acúmulo de fibras) e um misturador primário (ou "injetor") que introduz o bagaço em uma câmara de pré-carga. É essencial que a válvula rotativa opere com folga mínima controlada (inferior a 0,3 mm) para garantir a estanqueidade ao ar comprimido. A Haide Pó utiliza, em seus projetos, válvulas com tratamento superficial de carboneto de tungstênio nas lâminas, aumentando a vida útil do componente em até 5 vezes quando comparado a aços convencionais. O sistema de controle deve sincronizar a rotação da válvula com a demanda de ar, evitando que a câmara de mistura seja inundada com material antes de o tampão se formar.

Traçado da Tubulação e Raio de Curvatura

O layout da tubulação não deve ser um pensamento posterior. Curvas de raio curto são pontos de desgaste intenso e de potencial obstrução no transporte de bagaço de malte. A recomendação técnica é adotar curvas com raio mínimo de 10 a 12 vezes o diâmetro do tubo. Por exemplo, para uma linha de 150 mm de diâmetro, o raio da curva deve ser de, ao menos, 1.500 mm. Tubulações de aço carbono com espessura de parede de 6 mm são o padrão da indústria, mas a Haide Pó tem observado uma crescente adoção de tubos de aço inoxidável 304L em trechos sujeitos a limpeza frequente (CIP), especialmente em plantas que alternam o uso do sistema para diferentes tipos de malte. A inclinação horizontal deve ser evitada sempre que possível; uma declividade de 2% a 3% no sentido do fluxo ajuda a drenagem de umidade condensada e reduz o atrito estático inicial. Além disso, a instalação de janelas de inspeção em intervalos de 15 a 20 metros permite a verificação visual do fluxo e a rápida identificação de pontos de acúmulo.

Sistema de Separação e Filtragem

Na extremidade do sistema, o bagaço precisa ser separado do ar de transporte. Câmaras de expansão (ciclones) são os equipamentos mais comuns, mas exigem dimensionamento cuidadoso para materiais fibrosos. Um ciclone para bagaço deve ter diâmetro de corpo de, no mínimo, 3 a 4 vezes o diâmetro da tubulação de entrada, com ângulo de cone de 60° a 70° para facilitar o deslizamento. A eficiência de separação típica atinge 98% a 99%, sendo o restante de partículas finas direcionado a um filtro de mangas. A Haide Pó integra, em seus sistemas, filtros com mangas de poliéster antiumidade e tratamento antiaderente (PTFE), que evitam a cegamento precoce causado pela umidade do ar. O retorno do ar limpo para a atmosfera ou para o sistema de ar comprimido (quando aplicável) deve ser projetado para evitar contrapressão excessiva, que poderia reduzir a eficiência do transporte. Em muitas instalações, um sistema de dampers motorizados e sensores de pressão no topo do ciclone permite otimizar a operação em tempo real.

Automação e Controle de Processo

Uma planta cervejeira moderna não pode depender de ajustes manuais constantes. Os sistemas de transporte pneumático da Haide Pó são integrados a CLPs (Controladores Lógicos Programáveis) que monitoram variáveis como pressão diferencial ao longo do tubo, vazão de ar, densidade do tampão e nível nos silos de destino. Algoritmos de controle preditivo ajustam a abertura das válvulas de injeção de ar e a velocidade da válvula rotativa para manter o fluxo estável, mesmo com variações na umidade ou na granulometria do bagaço. Essa automação não apenas reduz a intervenção humana, mas também fornece dados históricos para a manutenção preditiva. Por exemplo, um aumento gradual na pressão de operação em uma determinada seção pode indicar desgaste da tubulação ou formação de crosta, permitindo o planejamento de uma parada antes que ocorra uma falha catastrófica. Em 2025, a Haide Pó implementou um sistema de monitoramento remoto alimentado por IoT em três grandes cervejarias do Sul do Brasil, resultando em uma redução de 35% nas paradas não planejadas e um aumento de 22% na eficiência energética do sistema de transporte.

Inovações e Tendências para o Transporte Pneumático de Bagaço de Malte (2026+)

O setor de movimentação de sólidos está em evolução constante, impulsionado por demandas de sustentabilidade e indústria 4.0. Para o bagaço de malte, algumas tendências já se consolidam como diferenciais competitivos. A primeira é a integração total com o sistema de caldeira ou de digestão anaeróbica. Novos projetos de sistemas pneumáticos estão sendo concebidos para transportar o bagaço úmido diretamente para silos de alimentação de caldeiras de biomassa, eliminando a etapa de armazenamento intermediário e reduzindo perdas. Isso exige que o sistema pneumático trabalhe em regime contínuo e com alta confiabilidade, algo que a fase densa bem projetada oferece.

Outra inovação significativa é o uso de inteligência artificial para otimização de rotas e parâmetros. Sistemas de machine learning podem analisar em tempo real dados de pressão, vazão e umidade para prever o comportamento do fluxo e ajustar preventivamente os parâmetros de operação. A Haide Pó está desenvolvendo, em parceria com centros de pesquisa, um módulo de autoaprendizagem que identifica o perfil de escoamento ideal para cada lote de malte, compensando variações sazonais na composição do grão (como o teor de proteína e a friabilidade). A promessa é reduzir ainda mais o consumo de ar comprimido, atualmente o maior custo operacional desses sistemas, em até 18%.

Por fim, a busca por materiais construtivos mais leves e resistentes à corrosão está levando à adoção de tubulações em aço inoxidável duplex e revestimentos internos de poliuretano de alta dureza, especialmente em ambientes com alta umidade relativa do ar. Esses materiais, embora com custo inicial mais elevado, proporcionam vida útil de 10 a 15 anos sem necessidade de substituição, contrastando com os 5 a 7 anos do aço carbono em aplicações severas. Em um mercado onde a parada de produção para manutenção corretiva pode custar mais de R$ 50.000 por hora, a escolha do material certo deixa de ser uma decisão puramente técnica para se tornar uma decisão estratégica de negócios.

Critérios de Seleção e Implementação na Prática

A decisão por um sistema pneumático de transporte de bagaço de malte não deve ser baseada apenas no preço do equipamento. A experiência da Haide Pó em dezenas de projetos indica que o custo total de propriedade (TCO) é o indicador mais confiável. Ele engloba o investimento inicial, o consumo de energia elétrica (sopradores ou compressores), a manutenção programada, a reposição de peças e o impacto de paradas não planejadas. Em geral, sistemas de fase densa de média complexidade apresentam um período de retorno de 18 a 30 meses quando comparados a sistemas mecânicos (correias e elevadores) que demandam manutenção intensiva em rolamentos e esteiras.

Para quem está avaliando a implementação, recomenda-se uma auditoria técnica do fluxo de bagaço na planta, incluindo medições de vazão mássica, umidade, distribuição granulométrica e densidade aparente solta e compactada. Esses dados são a base para o dimensionamento preciso da tubulação e do sistema de ar comprimido. A Haide Pó oferece, como parte de seu serviço de pré-engenharia, uma análise de viabilidade técnica e econômica, simulando diferentes cenários de layout e regimes de operação. Essa etapa elimina surpresas futuras e alinha as expectativas entre a equipe de engenharia e a diretoria. A empresa também dispõe de um laboratório de testes onde amostras reais de bagaço de malte são submetidas a condições controladas de transporte, permitindo validar o modelo teórico com dados empíricos antes da fabricação.

A implementação de um sistema pneumático é um projeto de engenharia que envolve múltiplos stakeholders: produção, manutenção, qualidade e segurança do trabalho. A Haide Pó recomenda a criação de um comitê multifuncional para acompanhar desde a fase de projeto básico até o comissionamento, garantindo que todos os requisitos operacionais sejam contemplados. Treinamento das equipes de operação e manutenção é parte integrante do escopo, e a empresa oferece módulos específicos sobre partida, parada e procedimentos de emergência, além de manuais técnicos completos em português. O suporte pós-venda, com disponibilidade de peças de reposição em estoque e assistência técnica remota, completa a proposta de valor, assegurando que o sistema opere com máxima disponibilidade ao longo de toda a sua vida útil.

Considerações Finais sobre o Transporte Pneumático de Bagaço de Malte

O bagaço de malte, longe de ser um resíduo descartável, é um coproduto de valor inegável, e seu manuseio eficiente reflete diretamente na competitividade da cervejaria. O transporte pneumático, especialmente em sua configuração de fase densa, representa a solução mais alinhada com as demandas de higiene, automação e sustentabilidade do século XXI. A escolha tecnológica, entretanto, deve ser baseada em dados reais de processo, em engenharia de detalhes e na experiência comprovada de quem projeta e constrói esses sistemas. Sistemas genéricos, sem o devido ajuste às propriedades específicas do bagaço de malte, tendem a gerar mais problemas do que soluções. Por isso, a parceria com um fornecedor que compreenda a fundo as variáveis envolvidas – desde a reologia do material até a dinâmica dos fluidos compressíveis – é a garantia de um investimento seguro e produtivo. A Haide Pó (consulta técnica: 156-6277-7102) coloca à disposição do mercado sua trajetória de mais de 15 anos em projetos de movimentação pneumática de sólidos, com dezenas de instalações operando em cervejarias de todos os portes no Brasil e na América Latina.

A transição para um sistema pneumático bem projetado não é apenas uma modernização do parque fabril; é uma declaração de compromisso com a eficiência operacional e a responsabilidade ambiental. Ao eliminar perdas, reduzir o consumo de energia e minimizar a exposição dos operadores a poeiras e ruídos, a empresa constrói uma operação mais robusta e sustentável. O futuro da movimentação de subprodutos na indústria cervejeira passa inevitavelmente pela automação inteligente e pela engenharia de precisão. E, para aqueles que desejam estar à frente dessa curva, o conhecimento técnico aprofundado é o ativo mais valioso.
